F 34

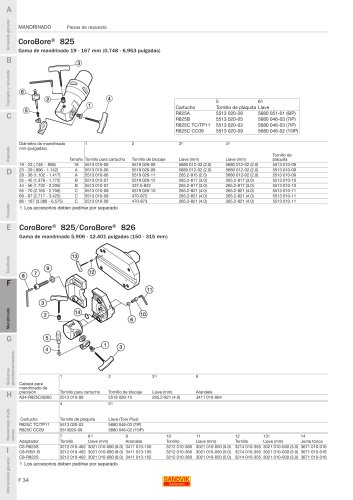

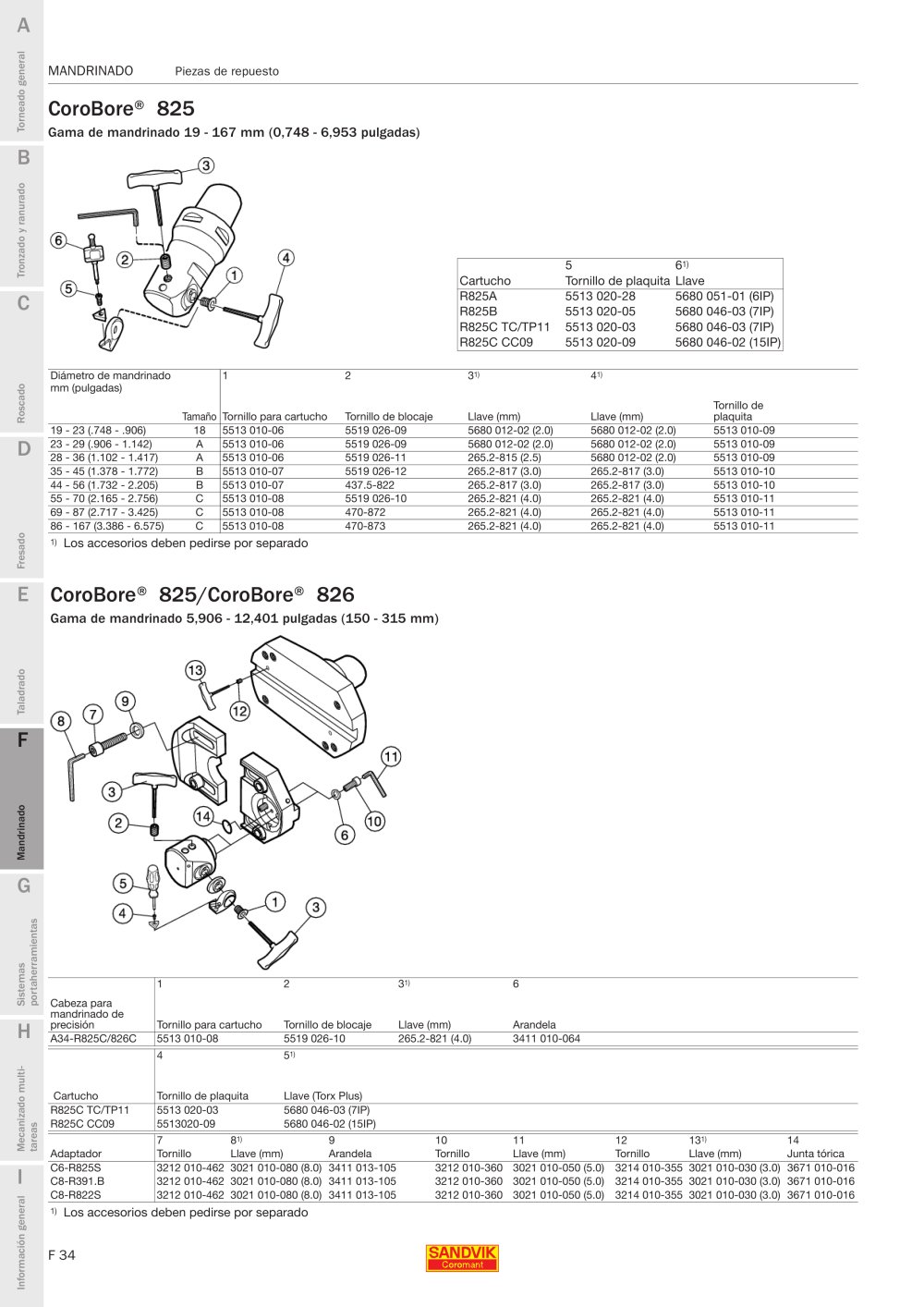

MANDRINADO Piezas de repuesto
CoroBore® 825
Gama de mandrinado 19 - 167 mm (0,748 - 6,953 pulgadas)
5 61)
Cartucho Tornillo de plaquita Llave
R825A 5513 020-28 5680 051-01 (6IP)
R825B 5513 020-05 5680 046-03 (7IP)
R825C TC/TP11 5513 020-03 5680 046-03 (7IP)
R825C CC09 5513 020-09 5680 046-02 (15IP)
Diámetro de mandrinado
Tamaño
1 2 31) 41)
mm (pulgadas)
Tornillo para cartucho Tornillo de blocaje Llave (mm) Llave (mm)
Tornillo de
plaquita
19 - 23 (.748 - .906) 18 5513 010-06 5519 026-09 5680 012-02 (2.0) 5680 012-02 (2.0) 5513 010-09
23 - 29 (.906 - 1.142) A 5513 010-06 5519 026-09 5680 012-02 (2.0) 5680 012-02 (2.0) 5513 010-09
28 - 36 (1.102 - 1.417) A 5513 010-06 5519 026-11 265.2-815 (2.5) 5680 012-02 (2.0) 5513 010-09
35 - 45 (1.378 - 1.772) B 5513 010-07 5519 026-12 265.2-817 (3.0) 265.2-817 (3.0) 5513 010-10
44 - 56 (1.732 - 2.205) B 5513 010-07 437.5-822 265.2-817 (3.0) 265.2-817 (3.0) 5513 010-10
55 - 70 (2.165 - 2.756) C 5513 010-08 5519 026-10 265.2-821 (4.0) 265.2-821 (4.0) 5513 010-11
69 - 87 (2.717 - 3.425) C 5513 010-08 470-872 265.2-821 (4.0) 265.2-821 (4.0) 5513 010-11
86 - 167 (3.386 - 6.575) C 5513 010-08 470-873 265.2-821 (4.0) 265.2-821 (4.0) 5513 010-11
1) Los accesorios deben pedirse por separado
CoroBore® 825/CoroBore® 826
Gama de mandrinado 5,906 - 12,401 pulgadas (150 - 315 mm)
1 2 31) 6
Cabeza para
mandrinado de
precisión Tornillo para cartucho Tornillo de blocaje Llave (mm) Arandela
A34-R825C/826C 5513 010-08 5519 026-10 265.2-821 (4.0) 3411 010-064
4 51)
Cartucho Tornillo de plaquita Llave (Torx Plus)
R825C TC/TP11 5513 020-03 5680 046-03 (7IP)
R825C CC09 5513020-09 5680 046-02 (15IP)
7 81) 9 10 11 12 131) 14
Adaptador Tornillo Llave (mm) Arandela Tornillo Llave (mm) Tornillo Llave (mm) Junta tórica
C6-R825S 3212 010-462 3021 010-080 (8.0) 3411 013-105 3212 010-360 3021 010-050 (5.0) 3214 010-355 3021 010-030 (3.0) 3671 010-016
C8-R391.B 3212 010-462 3021 010-080 (8.0) 3411 013-105 3212 010-360 3021 010-050 (5.0) 3214 010-355 3021 010-030 (3.0) 3671 010-016
C8-R822S 3212 010-462 3021 010-080 (8.0) 3411 013-105 3212 010-360 3021 010-050 (5.0) 3214 010-355 3021 010-030 (3.0) 3671 010-016
1) Los accesorios deben pedirse por separado
