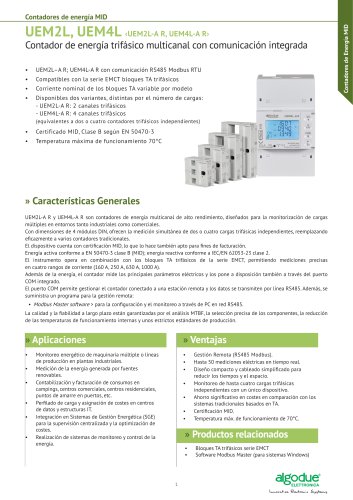

Contador de energía trifásico multicanal con comunicación integrada • Compatibles con la serie EMCT bloques TA trifásicos Corriente nominal de los bloques TA variable por modelo Disponibles dos variantes, distintas por el número de cargas: - UEM2L-A R: 2 canales trifásicos - UEM4L-A R: 4 canales trifásicos (equivalentes a dos o cuatro contadores trifásicos independientes) Certificado MID, Clase B según EN 50470-3 Temperatura máxima de funcionamiento 70°C » Características Generales UEM2L-A R y UEM4L-A R son contadores de energía multicanal de alto rendimiento, diseñados para la monitorización de cargas múltiples en entornos tanto industriales como comerciales. Con dimensiones de 4 módulos DIN, ofrecen la medición simultánea de dos o cuatro cargas trifásicas independientes, reemplazando eficazmente a varios contadores tradicionales. El dispositivo cuenta con certificación MID, lo que lo hace también apto para fines de facturación. Energía activa conforme a EN 50470-3 clase B (MID); energía reactiva conforme a IEC/EN 62053-23 clase 2. El instrumento opera en combinación con los bloques TA trifásicos de la serie EMCT, permitiendo mediciones precisas en cuatro rangos de corriente (160 A, 250 A, 630 A, 1000 A). Además de la energía, el contador mide los principales parámetros eléctricos y los pone a disposición también a través del puerto COM integrado. El puerto COM permite gestionar el contador conectado a una estación remota y los datos se transmiten por línea RS485. Además, se suministra un programa para la gestión remota: • Modbus Master software > para la configuración y el monitoreo a través de PC en red RS485. La calidad y la fiabilidad a largo plazo están garantizadas por el análisis MTBF, la selección precisa de los componentes, la reducción de las temperaturas de funcionamiento internas y unos estrictos estándares de producción. Monitoreo energético de maquinaria múltiple o líneas de producción en plantas industriales. Medición de la energía generada por fuentes renovables. Contabilización y facturación de consumos en campings, centros comerciales, centros residenciales, puntos de amarre en puertos, etc. Perfilado de carga y asignación de costes en centros de datos y estructuras IT. Integración en Sistemas de Gestión Energética (SGE) para la supervisión centralizada y la optimización de costes. Realización de sistemas de monitoreo y control de la energía. Gestión Remota (RS485 Modbus). Hasta 50 mediciones eléctricas en tiempo real. Diseño compacto y cableado simplificado para reducir los tiempos y el espacio. Monitoreo de hasta cuatro cargas trifásicas independientes con un único dispositivo. Ahorro significativo en costes en comparación con los sistemas tradicionales basados en TA. Certificación MID. Temperatura máx. de funcionamiento de 70°C. » Productos relacionados • • Bloques TA trifásicos serie EMCT Software

NOTA: Los parámetros mostrados relativos a corrientes, potencias, factor de potencia, THD y MAX DMD (*) están disponibles x2 o x4 (dependiendo del modelo).

NOTE: Los parámetros mostrados relativos a las energías (*) están disponibles x2 o x4 (dependiendo del modelo). Innovative Electr Systems

Valor Primario TA per modelo: Corriente de arranque Ist Corriente minima I Corriente transición I Corriente nominal In Corriente máxima I Puerto aislado Unit load Protocolo innovative Electronic System

• Medición de cargas de hasta 1000 A con solo 4 referencias. • Clase 1 para toda la cadena de medición (contador de energía + bloques TA EMCT-XX) • Precisión de la medición según IEC 61557-12 • Montaje flexible los sensores pueden montarse en ambas direcciones • Montaje en placa posterior, barra o carril DIN • Conexión rápida mediante cable RJ12 Están disponibles cuatro configuraciones, cada una optimizada para un rango de corriente específico. Las variantes difieren en tamaño y peso, ofreciendo flexibilidad para diversas necesidades de instalación y rendimiento. CARACTERÍSTICAS ELÉCTRICAS Rango...

» Accesorios Compatibles Instalación La serie EMCT es versátil: admite la instalación de cables o barras y el montaje en carril DIN o placa, adaptándose desde cuadros compactos hasta instalaciones industriales de alta potencia. Conexión El sistema utiliza un cable de señal RJ12 dedicado para establecer una conexión directa entre el contador de energía y los bloques de transformadores de corriente trifásicos. El cable de señal está disponible en longitudes estándar de 1, 3, 5 y 10 metros para adaptarse a diferentes configuraciones.

Las longitudes de los cables disponibles están listadas en la tabla superior No es obligatorio utilizar la misma longitud de cable para todos los canales; se pueden emplear longitudes diferentes para los distintos bloques TA. NOTA: Sujeto a cambios sin previo aviso Innovative Electronic
