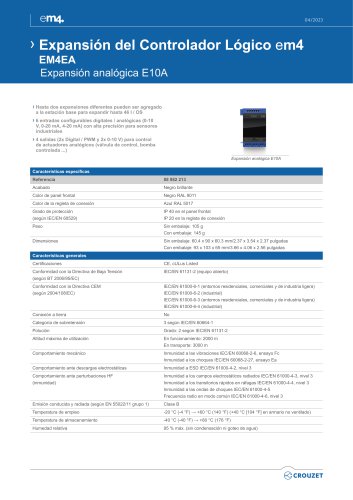

› Expansión del Controlador Lógico em4 EM4EA Expansión analógica E10A › Hasta dos expansiones diferentes pueden ser agregado a la estación base para expandir hasta 46 I / OS › 6 entradas configurables digitales / analógicas (0-10 V, 0-20 mA, 4-20 mA) con alta precisión para sensores industriales › 4 salidas (2x Digital / PWM y 2x 0-10 V) para control de actuadores analógicos (válvula de control, bomba controlada ...) Expansión analógica E10A Características específicas Referencia Negro brillante Color de panel frontal Color de la regleta de conexión Sin embalaje: 60.4 x 90 x 60.3 mm/2.37 x 3.54 x 2.37 pulgadas Con embalaje: 93 x 103 x 65 mm/3.66 x 4.06 x 2.56 pulgadas Características generales Certificaciones Conformidad con la Directiva de Baja Tensión IEC/EN 61131-2 (equipo abierto) (según BT 2006/95/EC) Conformidad con la Directiva CEM IEC/EN 61000-6-1 (entornos residenciales, comerciales y de industria ligera) IEC/EN 61000-6-2 (industrial) IEC/EN 61000-6-3 (entornos residenciales, comerciales y de industria ligera) IEC/EN 61000-6-4 (industrial) Grado: 2 según IEC/EN 61131-2 Altitud máxima de utilización Comportamiento mecánico Inmunidad a las vibraciones IEC/EN 60068-2-6, ensayo Fc Inmunidad a los choques IEC/EN 60068-2-27, ensayo Ea Comportamiento ante descargas electrostáticas Inmunidad a ESD IEC/EN 61000-4-2, nivel 3 Comportamiento ante perturbaciones HF Inmunidad a los campos electrostáticos radiados IEC/EN 61000-4-3, nivel 3 Inmunidad a los transitorios rápidos en ráfagas IEC/EN 61000-4-4, nivel 3 Inmunidad a las ondas de choques IEC/EN 61000-4-5 Frecuencia radio en modo común IEC/EN 61000-4-6, nivel 3 Emisión conducida y radiada (según EN 55022/11 grupo 1)

| Expansión del Controlador Lógico em4 Capacidad de conectar clemas Hilo flexible con puntera: 1 conductor: 0.2 a 2.5 mm2 (AWG 24-14) Hilo flexible con puntera: 2 conductores: 0.2 a 0.75 mm2 (AWG 24-18) Hilo rígido: 1 conductor: 0.2 a 2.5 mm2 (AWG 24-14) Hilo rígido: 2 conductores: 0.2 a 0.75 mm2 (AWG 24-18) Par de apriete: 0.5 Nm (4.5 Ib-in) (apriete por destornillador diám. 3.5 mm) Longitud de desaislado: 6 mm Tensión nominal Suministrada por el controlador Corriente de ruptura absorbida 2.5 W Digital 24 Vc y entradas analógicas 12 bits/10 V y 11 bits/0-20 mA - 6 entradas de I1 a I6 1 a 2...

| Expansión del Controlador Lógico em4 Tiempo de conversión Error máximo a 25 °C (77 °F) Aislamiento entre alimentación y entradas analógicas Protección contra las inversiones de polaridad Protección contra sobretensiones Tiempo de ciclo del controlador ± 1.2 % a escala real ± 1.7 % a escala real ± 0.5 % Si la tensión de entrada es > 7 V, pasa automáticamente a la configuración de 0-10 V < 30 m con cable blindado (captador no aislado) Salida estática digital/PWM - 2 salidas estáticas de O1 a O2 Salida utilizada como salida digital Tensión nominal Corriente nominal Corriente de ruptura...

| Expansión del Controlador Lógico em4 Protecciones incorporadas Contra sobrecargas y cortocircuitos: sí Contra sobretensiones (*): sí Contra las inversiones de suministro eléctrico: sí (*) En ausencia de un contacto libre de tensión entre la salida del controlador lógico y la carga Aislamiento galvánico Esquemas Dimensiones E10A Glossy 60,6 / 2.38 1 A (UL248) fusible rápido, interruptor o protector de circuito (EE. UU.) – Protection / Protection / Schutzschaltung / Protección / Protezione

| Expansión del Controlador Lógico em4 Nota: La información técnica que figura en el catálogo se proporciona únicamente a modo informativo y no constituye un compromiso contractual. Crouzet Automatismes SAS y sus filiales se reservan asimismo el derecho a realizar cualquier modificación, sin previo aviso. Deberán consultarnos para cualquier aplicación especial de nuestros productos, correspondiendo al comprador controlar, mediante las pruebas pertinentes, que el producto empleado es el adecuado para dicha aplicación. En ningún caso, garantizamos o nos responsabilizamos de cualquier...
