Eclipse RatioMatic Quemadores M0075
4Páginas

{{requestButtons}}

Extractos del catálogo

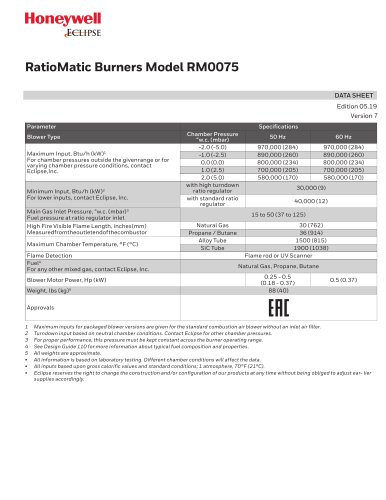

Eclipse RatioMatic Quemadores M0075 - 1

Eclipse RatioMatic Quemadores Modelo RM0075 Versión 5 Parámetro Tipo de ventilador Potencia máxima, Btu/h (kW)1 Para cámaras de presión diferentes a las indicadas o cámaras con condiciones de presión variable, contacte con Eclipse. Potencia mínima, aire-gas proporcional, Btu/h (kW) Se pueden alcanzar potencias más bajas. Póngase en contacto con Eclipse, Inc. Presión entrada gas principal, "w.c. (mbar)2 Fuel pressure at ratio regulator inlet Longitud de llama a potencia máxima, pulgadas (mm) Medido desde la salida de la tobera Temperatura máxima en cámara, °F (°C) Detección de llama Combustible Para cualquier otra mezcla de gases, contactar con Eclipse, Inc. Potencia del motor del ventilador, Hp Peso, lbs (kg)4 APROBACIÓN Especificaciones Presión de Cámara "w.c. (mbar) 2.0 (5.0) Con regulador proporcional de alto ratio Con regulador proporcional estándar Propano/ Butano Tobera Aleación Tobera SiC 1900 (1038) Electrodo de ionización o célula UV Gas Natural, Propano o Butano3 0.5 88 (40) 1 Las potencias máximas para las versiones de ventilador unitario que se facilitan son para el ventilador de aire de com- bustión estándar sin filtro para el aire entrante. Para un rendimiento correcto, esta presión debe mantenerse constante en el rango de operación del quemador. Consulte la Guía de Diseño 110 para obtener más información sobre la composición y las propiedades habituales del combustible. 4 Todos los pesos indicados son aproximados. • Toda la información está basada en tests de laboratorio. Dimensiones de cámara y condiciones distintas pueden variar los datos. • Todas las potencias se basan en valores caloríficos aproximados y condiciones estándar; uno atmósfera, 21ºC. • Eclipse se reserva el derecho de cambiar la construcción y/o la configuración de sus productos en cualquier momento sin ser obligado a ajustar los suministros anteriores de acuerdo con las nuevas especificaciones. 2 3

Abrir la página 1 del catálogo
Eclipse RatioMatic Quemadores M0075 - 2

Gráficos de funcionamiento Zona de Control 1000 90 Control de ratio habitual 10 La potencia y el exceso de aire a baja potencia varía con el ajuste del regulad or proporcional 1 Datos emisión NOx dados para: • Aire ambiente de combustión ~ 20 oC • Menos de 370 oC en cámara de combustión • Velocidad mínima del aire proceso • Velocidad mínima del aire proceso • ppm volumen, seco a @ 3% de O2 • Presión cámara neutra Las emisiones del quemador están influenciadas por: • Condiciones de la cámara • Tipo de combustible • Potencia aplicada • Ajuste del regulador proporcional • Temperatura Aire...

Abrir la página 2 del catálogo
Eclipse RatioMatic Quemadores M0075 - 3

Dimensiones y Especificaciones Dimensiones en mm (pulgadas) Tipos de Tobera Tubo recto de aleación de acero inoxidable Tubo recto de aleación de acero inoxidable Tubo recto de aleación de acero inoxidable Entrada de Combustible 1” NPT/Rc 1 Mostrado con Tobera de Carburo de Silicio y Brida Eclipse RatioMatic RM0075, V5, Hoja de datos 110-1.5, 9/28/2012

Abrir la página 3 del catálogo
Eclipse RatioMatic Quemadores M0075 - 4

Tobera de aleación Tobera de Carburo de Silicio Ventilador inferior Mano izquierda Ventilador superior Mano izquierda Ventilador inferior Mano derecha Ventilador superior Mano derecha Innovative Thermal Solutions

Abrir la página 4 del catálogo

Todos los catálogos y folletos técnicos ECLIPSE

  1. ECLIPSE RHT

    2 Páginas

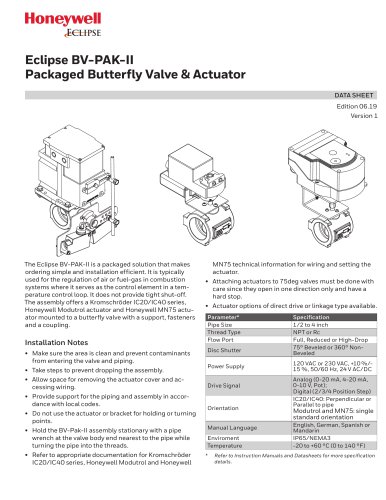

  2. Eclipse BV-PAK-II

    4 Páginas

  3. ECLIPSE BV-PAK

    2 Páginas

  4. InciniCone

    2 Páginas

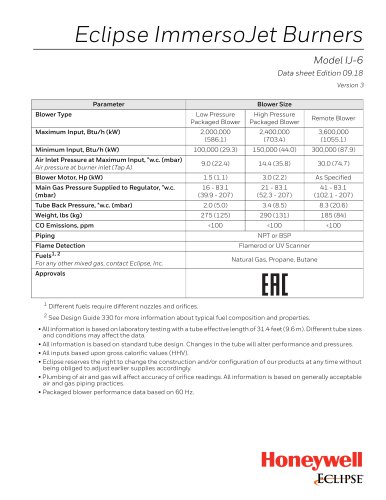

  5. Model IJ-6

    4 Páginas

  6. Model IJ-4

    4 Páginas

  7. Model IJ-2

    4 Páginas

  8. Model IJ-8

    4 Páginas

  9. Model IJ-8

    4 Páginas

  10. RM2500

    4 Páginas

  11. RM0700

    4 Páginas

  12. RM0075

    4 Páginas

  13. RM0500

    4 Páginas

  14. RM1250

    4 Páginas

  15. RM1250

    4 Páginas

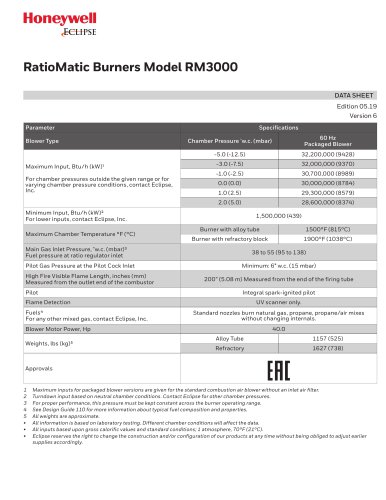

  16. RM3000

    4 Páginas

  17. RM3000

    4 Páginas

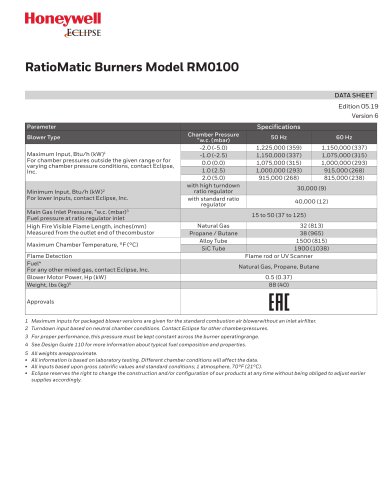

  18. RM0100

    4 Páginas

  19. RM2000

    4 Páginas

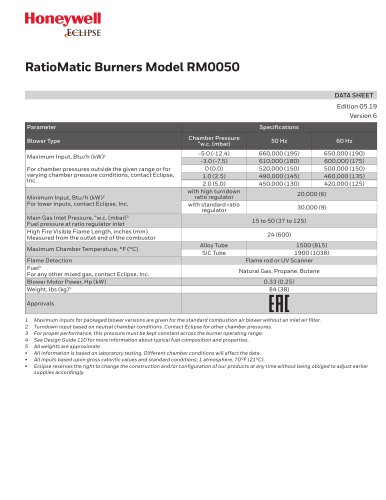

  20. RM0050

    4 Páginas

  21. RM1000

    4 Páginas

  22. RM0300

    4 Páginas

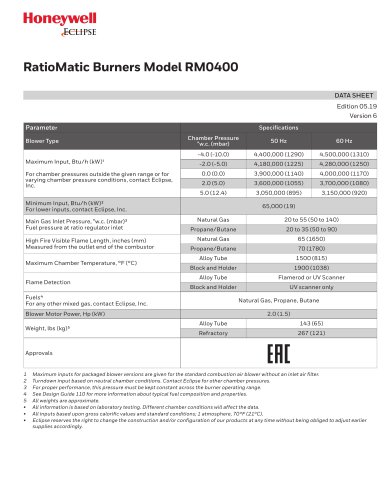

  23. RM0400

    4 Páginas

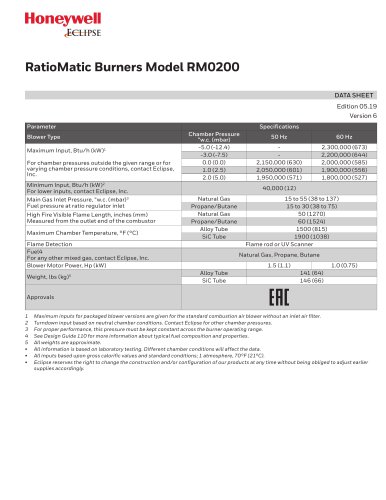

  24. RM0200

    4 Páginas

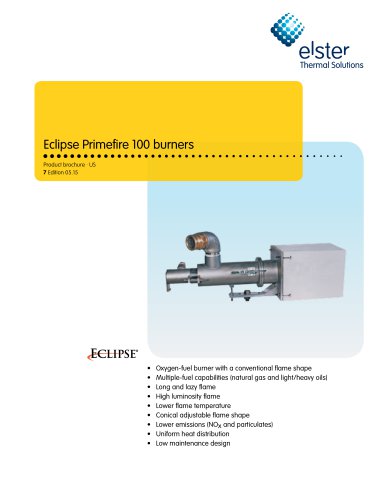

  25. Primefire 100

    2 Páginas

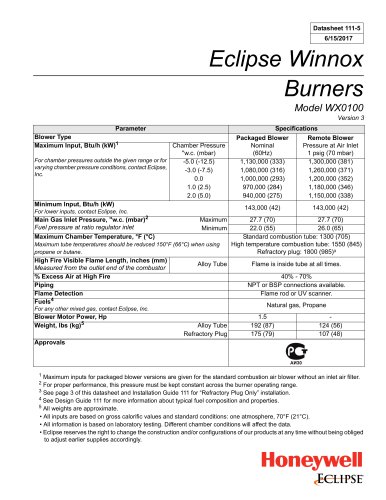

  26. Model WX0100

    4 Páginas

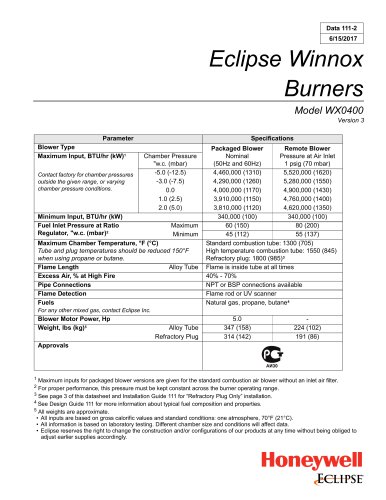

  27. Model WX0400

    4 Páginas

  28. Model WX0600

    4 Páginas

  29. Model WX0500

    4 Páginas

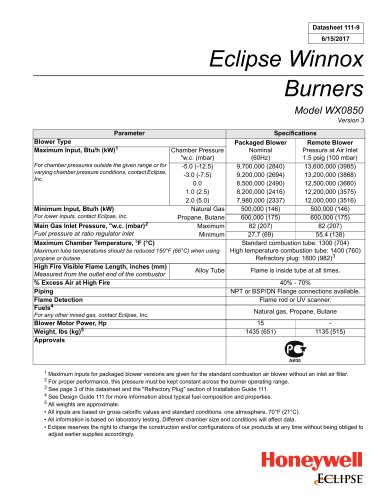

  30. Model WX0850

    4 Páginas

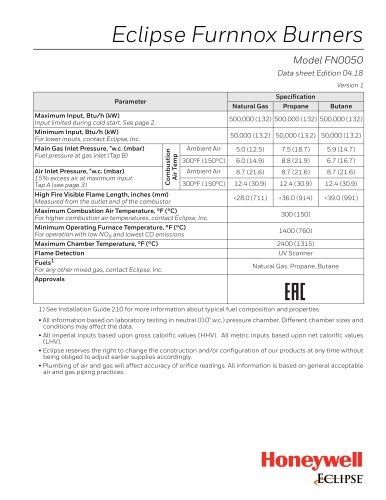

  31. ECLIPSE FURNNOX
