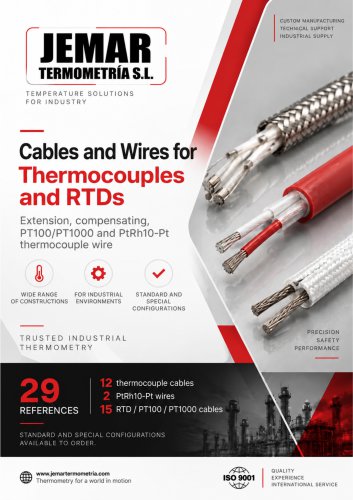

SOLUCIONES EN TEMPERATURA PARA LA INDUSTRIA Cables e hilos para termopares y RTDExtensión, compensación, PT100/PT1000 e hilo PtRhIO-Pt AMPLIA GAMA DE CONSTRUCCIONES CONFIGURACIONES ESTÁNDAR Y ESPECIALES TERMOMETRIA INDUSTRIAL DE CONFIANZA 29 REFERENCIAS 12 cables para termopar 2 hilos PtRhIO-Pt 15 cables RTD / PT100 / PT1000 SUMINISTRAMOS CONFIGURACIONES ESTÁNDAR Y ESPECIALES BAJO PEDIDO. Termometría para un mundo en movimiento

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL Cables para termometría industrial JEMAR TERMOMETRÍA, S.L. suministra cables para sistemas industriales de medición y control de temperatura, incluyendo cables de extensión y compensación para termopares, cables para sensores RTD PT100/PT1000 e hilos de metal noble para termopares Rpo S. Disponemos de diferentes construcciones, secciones, aislamientos y protecciones para adaptar el cable a las condiciones reales de cada instalación. 29 referencias disponibles 12 cables para termopar · 2 hilos PtRh10-Pt · 15 cables RTD / PT100 / PT1000 Gama incluida Extensión...

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL TERMOPAR · RTD · HILO SENSOR Guía rápida de selección Termopar, RTD o hilo sensor: no se seleccionan de la misma forma Tipo de termopar El hilo PtRh10-Pt forma parte del elemento sensible del termopar Rpo S y no debe confundirse con un cable de extensión o compensación. JEMAR TERMOMETRÍA, S.L. · CATÁLOGO ES

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL FLEXIBILIDAD · INSTRUMENTACIÓN Termopares con aislamiento de silicona Flexibilidad · Instrumentación · Hasta +200 °C según referencia Compensación KCA en silicona 2 × 1,3 mm² Conductores flexibles, formación 16 × 0,32 mm. Aislamiento y cubierta de silicona. Ø exterior nominal 7,2 mm. Temperatura de servicio: −55 a +200 °C. IdenRficación IEC. Maquinaria industrial, procesos térmicos, cuadros de control e instrumentación. Extensión KX Clase 1 en silicona 2 × 1,3 mm² Conductores flexibles, formación 16 × 0,32 mm. Aislamiento y cubierta de silicona. Ø exterior...

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL CABLES PARA TERMOPARES Fibra y protección mecánica Las construcciones con fibra y malla exterior están desRnadas a instalaciones donde, además de transmiRr correctamente la señal del termopar, se requiere una protección mecánica superior frente al desgaste propio del entorno industrial. Compensación bpo K con malla 2 × 1,3 mm² Aislamiento fibra/fibra y protección exterior mediante malla. Construcción FV/FVM. Temperatura máxima: confirmar según construcción suministrada. Hornos, maquinaria, líneas de producción e instalaciones que requieren protección mecánica...

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL TERMOPARES TIPO K Y TIPO S Alta temperatura e hilos PtRh10-Pt Referencia e imagen Tipo K con fibra de vidrio 2 × 0,22 mm² Conductor posiRvo NiCr y negaRvo NiAl. Aislamiento y cubierta de fibra de vidrio. Temperatura máxima de servicio: 500 °C. Hornos, maquinaria térmica y tratamientos térmicos. JTC-K-CF-2D080 Tipo K rígido con fibra cerámica 2 × Ø0,80 mm Conductores rígidos de Ø0,80 mm. Construcción plana con aislamiento de fibra cerámica. Temperatura de servicio: hasta 1200 °C. Puntos calientes, hornos y procesos industriales de muy alta temperatura. Hilo...

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL INSTALACIONES GENERALES PVC, PTFE y PFA Referencia e imagen Tipo K con PVC/PVC 2 × 0,44 mm² Par paralelo de conductores flexibles mulRhilo, formación 14 × 0,20 mm. Aislamiento individual y cubierta de PVC. Temperatura: −20 a +105 °C Cuadros eléctricos, maquinaria, PLC, reguladores, registradores y automaRzación. Extensión TX con PTFE/PTFE 2 × 0,22 mm² Cable de extensión para termopar Rpo T. Aislamiento y cubierta de PTFE. Temperatura de la referencia: — 50 a +250 °C. Instrumentación industrial, maquinaria, bancos de ensayo y adquisición de datos. Extensión...

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL 12 CABLES Y 2 HILOS DE METAL NOBLE Tabla general de termopares Referencia Tipo / designación Conductores / sección Silicona / silicona Silicona / silicona Silicona / silicona Fibra / fibra + malla Silicona + fibra + malla Silicona + fibra + malla Fibra / fibra Fibra cerámica PTFE / PTFE −75 a +250 °C conRnuo; +300 °C corto plazo Hilos PtRh10-Pt para termopar Rpo S Referencia Otras configuraciones disponibles: KX · KCA · KCB · JX · TX · EX · NX · NC · RCA · RCB · SCA · SCB · BC. Pedido mínimo para configuraciones bajo pedido: 1 bobina de 600 m por referencia...

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL Configuración sencilla. Ampliamente uRlizada en industria. Minimiza la influencia de la resistencia del cable. Sensores dobles y configuraciones especiales. Selección según la instalación PT100/PT1000 · Número de conductores · Sección · Aislamiento · Pantalla/protección · Temperatura · Longitud · CanRdad

CABLES E HILOS PARA TERMOMETRÍA INDUSTRIAL Cobre flexible de 0,22 mm2, formación 7 x 0,20 mm, aislamiento PVC, trenza de cobre estañado y cubierta PVC. Cubierta gris, conductores rojo/blanco y trenza metálica sin foil. Imagen técnica representativa de la familia. El número de conductores corresponde a cada referencia de la tabla. JEMAR TERMOMETRÍA, S.L. ■ CATÁLOGO ESPAÑOL
