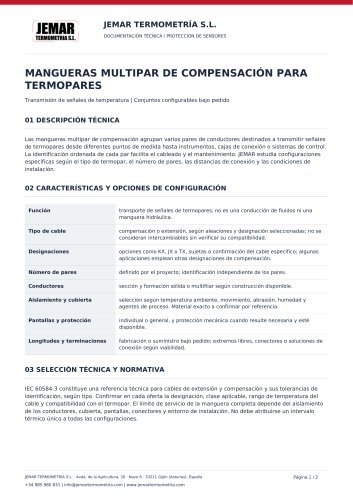

JEMAR TERMOMETRÍA S.L. DOCUMENTACIÓN TÉCNICA / PROTECCIÓN DE SENSORES MANGUERAS MULTIPAR DE COMPENSACIÓN PARA TERMOPARES Transmisión de señales de temperatura | Conjuntos configurables bajo pedido 01 DESCRIPCIÓN TÉCNICA Las mangueras multipar de compensación agrupan varios pares de conductores destinados a transmitir señales de termopares desde diferentes puntos de medida hasta instrumentos, cajas de conexión o sistemas de control. La identificación ordenada de cada par facilita el cableado y el mantenimiento. JEMAR estudia configuraciones específicas según el tipo de termopar, el número de pares, las distancias de conexión y las condiciones de instalación. 02 CARACTERÍSTICAS Y OPCIONES DE CONFIGURACIÓN transporte de señales de termopares; no es una conducción de fluidos ni una manguera hidráulica. compensación o extensión, según aleaciones y designación seleccionadas; no se consideran intercambiables sin verificar su compatibilidad. opciones como KX, JX o TX, sujetas a confirmación del cable específico; algunas aplicaciones emplean otras designaciones de compensación. definido por el proyecto; identificación independiente de los pares. sección y formación sólida o multifilar según construcción disponible. selección según temperatura ambiente, movimiento, abrasión, humedad y agentes de proceso. Material exacto a confirmar por referencia. individual o general, y protección mecánica cuando resulte necesaria y esté disponible. fabricación o suministro bajo pedido; extremos libres, conectores o soluciones de conexión según viabilidad. 03 SELECCIÓN TÉCNICA Y NORMATIVA IEC 60584-3 constituye una referencia técnica para cables de extensión y compensación y sus tolerancias de identificación, según tipo. Confirmar en cada oferta la designación, clase aplicable, rango de temperatura del cable y compatibilidad con el termopar. El límite de servicio de la manguera completa depende del aislamiento de los conductores, cubierta, pantallas, conectores y entorno de instalación. No debe atribuirse un intervalo térmico único a todas las configuraciones. JEMAR TERMOMETRÍA S.L. · Avda. de la Agricultura, 26 · Nave 6 · 33211 Gijón (Asturias), España

JEMAR TERMOMETRÍA S.L. DOCUMENTACIÓN TÉCNICA / PROTECCIÓN DE SENSORES 04 CONSTRUCCIÓN Y DOCUMENTACIÓN GRÁFICA 05 APLICACIONES Conexión de termopares multipunto, hornos y equipos de tratamiento térmico; concentración de señales procedentes de diversos puntos de medida; cableado entre sensores, cajas de conexión y sistemas de adquisición o control, conforme a los requisitos eléctricos y ambientales del proyecto. 06 SOLUCIONES CONJUNTAS Y FABRICACIÓN A MEDIDA JEMAR puede estudiar el suministro conjunto de termopares multipunto y mangueras multipar para transportar las distintas señales hasta el...
