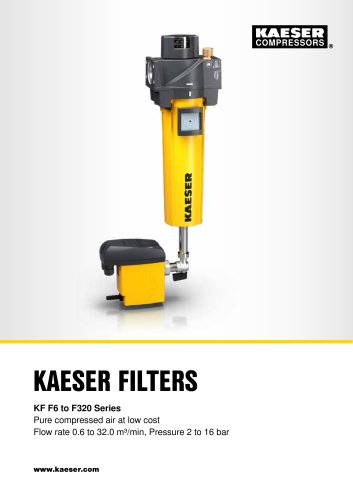

KAESER FILTER Serie KF F6 hasta F320
20Páginas

KAESER FILTER Serie KF F6 hasta F320 Aire comprimido limpio a bajo coste Flujo volumétrico desde 0,6 hasta 32,0 m³/min, presión de 2 a 16 bar

Aire comprimido puro a bajo coste Los KAESER FILTER son los componentes clave para producir aire comprimido de todos los niveles de pureza conforme a la norma ISO 8573-1. Y todo ello, con una presión diferencial muy baja. Gracias a su diseño, estos filtros permiten abrir y cerrar fácilmente su carcasa sin cometer errores, así como cambiar de manera rápida y limpia el elemento filtrante. Los KAESER FILTER están disponibles en cuatro grados de filtración. Los doce tamaños de carcasa disponibles ofrecen una filtración eficaz desde los 0,6 m³/min hasta los 32,0 m³/min. Pureza normativa Los...

(1) Entrada de aire comprimido (2) Brida de conexión, secciones nominales configurables (3) Cabeza del elemento filtrante con carcasa y junta (4) Elemento filtrante (5) Salida de condensado (aquí con purgador automático de condensado) (6) Salida de aire comprimido (7) Tornillo bloqueador (8) Cierre de bayoneta con tope (9) Taladradura de ventilación (10) Manómetro de presión diferencial Imagen: Esquema de funcionamiento de un filtro de coalescencia

Los KAESER FILTER están disponibles en cuatro grados de filtración. Pueden unirse fácilmente para formar combinaciones de filtros. Junto con los secadores y los sistemas de mantenimiento de la presión de KAESER KOMPRESSOREN, garantizan en todo momento un tratamiento del aire comprimido fiable, eficiente y adaptado a las necesidades de cada caso.

Pérdidas de presión bajas para una eficiencia optimizada Costes de electricidad un 6 % superiores por cada bar de presión perdido. Esta regla explica por qué los KAESER FILTER se amortizan rápidamente, sobre todo para grandes flujos volumétricos. Grandes secciones de paso de flujo Gran sección de conexión Las cabezas de los elementos filtrantes de los KAESER FILTER están optimizadas para favorecer el paso del flujo. La entrada de aire comprimido, situada en el lugar del que proviene el flujo, agranda su sección de paso conforme se aproxima a la salida, lo cual reduce las pérdidas de...

Pureza acorde a las normas en todos los niveles de calidad El dimensionado generoso de los KAESER FILTER ha demostrado sus ventajas en completos ensayos y programas de medición. Los KAESER FILTER funcionan de modo fiable y ahorran energía. Certificado. Distribucion óptima del flujo La cabeza del elemento filtrante de los KAESER FILTER está optimizado para favorecer el paso del flujo. Su contorno interno dirige el aire comprimido para que pase por el centro del medio filtrante. Resultado: alta eficacia de la filtración con pérdidas mínimas de presión. Los elementos filtrantes de plisado...

Imagen: Extracto de la gama de elementos filtrantes Filtro de coalescencia Basic Filtro de coalescencia Extra Filtro de polvo Dust Filtro de carbón activo Adsorption Extra Combination Carbon Combination Presión dif. inicial con saturación < 30 mbar (nuevo, seco) < 40 mbar (nuevo, seco) Cont. de aerosol en la entrada Contenido residual de aerosol en salida acorde a la ISO 12500-1 *) 0,003 mg/m³ (Contenido total de aceite) Plisado profundo con estructura de soporte Fibra de carbono «high-efficiency» Exclusivamente para la filtración de partículas sólidas Exclusivamente para la eliminación de...

Imagen: Filtro de coalescencia con ECO-DRAIN 31 F

Manipulación segura, facilidad de mantenimiento Atendiendo a los deseos de sus clientes, KAESER actúa como operario de muchas estaciones de aire comprimido. Somos especialistas en planificación, realización, operación y mantenimiento de sistemas de aire comprimido. Aplicamos nuestros conocimientos adquiridos en la práctica para crear productos más fáciles de manejar y con menos necesidad de mantenimiento. Sencillo cambio del elemento filtrante Apertura segura Los KAESER FILTER se pueden abrir manualmente con facilidad, y su mantenimiento se realiza sin tener que ensuciarse. Una vez que se...

KAESER FILTER Los elementos filtrantes deben sustituirse al final de su vida útil para garantizar siempre el grado de limpieza requerido. La evacuación segura del condensado es imprescindible para una buena filtración de los aerosoles. El purgador automático de condensado ECO-DRAIN 31 F está especialmente diseñado para los filtros de coalescencia. El condensado se elimina con seguridad conforme se va formando sin pérdidas de aire comprimido. Válvula piloto Válvula de membrana Servicetimer purgador de condensado Sensor de nivel Colector Servicetimer elemento filtrante El purgador de...

Imagen: Filtro de coalescencia con ECO-DRAIN 31 F Purgador de condensado automático Purgador de condensado manual Manómetro mecánico de presión diferencial Transductor de presión diferencial opcional (filtro de partículas finísimas acorde al grado de filtración KD)

Calidad óptima del aire para todas las aplicaciones

Eficiencia a largo plazo El indicador de presión diferencial de serie de los filtros de polvo y de coalescencia KAESER permite al usuario verificar las bajas pérdidas de presión (= eficiencia) en todo momento. Los lados de aire sucio y aire limpio están separados de forma fiable.

Filtro de coalescencia con ECO-DRAIN 31 F Filtro de coalescencia con purgador automático de condensado Carcasa de aluminio lacado resistente a la corrosión con bridas de conexión (secciones nominales configurables), tornillo de bloqueo, manómetro de presión diferencial y llave de bola giratoria angular (componentes montados); elemento filtrante KB o KE y purgador electrónico de condensado ECO-DRAIN 31 F con gestión de mantenimiento (en suministro). Filtro de coalescencia con ECO-DRAIN 30 Carcasa de aluminio lacado resistente a la corrosión con bridas de conexión (secciones nominales...
