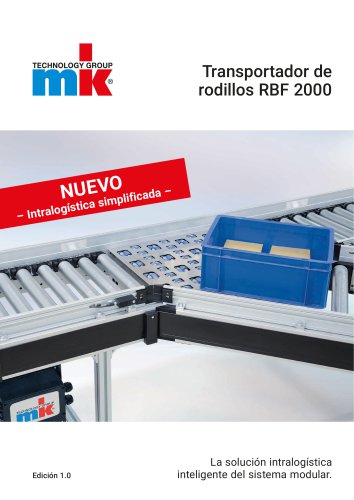

La solución intralogística inteligente del sistema mod

Contenido Transportador de rodillos Transportador de rodillos – Vista general y selección4 Transportador de rodillos RBF 2000 – Tramos rectos Tramos recto, rodillo motorizado Tramos recto, motorreductor Tramos recto, gravedad Transportador de rodillos RBF 2000 – Tramos funcionales Transportador de rodillos RBF 2000 – Módulos funcionales Transportador de rodillos para aliniación Unidad de entrada/salida Módulo de tranferencia múltiple Módulo de transferencia a 90º Transportador de rodillos RBF 2000 – Curvas 8 10 11 Curva de 45° o 90, rodillo motorizado Transportador de rodillos RBF 2000 – Accesorios...

Ejemplos prácticos 24 Transportador de rodillos 3

Anchura útil Longitud NB máx.** Carga máx.* Velocidad material hasta * Valores orientativos que pueden superarse en función de la configuración y las condiciones de uso. ** La longitud depende del transportador: la longitud total es ilimitada cuando se conectan distintos transportadores. Pasos de rodillos Paso dependiendo de la longitud del producto (LP) Mínimo 3 rodillos debajo del producto Otros pasos disponibles bajo pedido Caja de 400 x 600 mm longitudinalmente, superficie de apoyo de 540 mm longitudinalmente Mínimo: 540/3 = 180 mm => P 175 mm RBF 2000: desde el módulo hasta el sistema El...

Los transportadores de rodillos tienen dos perfiles de cuerpo de banda de aluminio anodizado con perforaciones. En la parte superior van dispuestos orificios hexagonales para el alojamiento de los rodillos mediante sistema de inserción con eje de resorte y, en la parte inferior, orificios circulares para travesaños y otros accesorios. La transmisión de rodillo a rodillo se realiza mediante correas poli-V o correas trapezoidales nervadas. Los rodillos motorizados se accionan mediante motores de corriente continua de 24 V sin escobillas con engranaje planetario, que son potentes, robustos y energéticamente...

» El sistema modular para la intralogística. « Modular. Descentralizado. Ordenado. Sección transversal El RBF 2000 es un sistema de transporte por rodillos para reci pientes, cajas de cartón y bandejas de hasta 55 kg. Los tramos rectos, las curvas, los transportadores de alineación, las unidades de entrada/salida, así como los módulos de transferencia a 90° y los módulos de transferencia múltiple pueden combinarse para crear soluciones a medida para la intralogística y la logís tica de producción, tanto con control descentralizado como mediante PLC de jerarquía superior. Con perfiles de aluminio...

Ventajas del RBF 2000 ■ Módulos estandarizados para la ejecución de tramos de transporte complejos ■ Diseño duradero y de bajo mantenimiento para un funcionamiento continuo fiable ■ Accionamientos potentes y eficientes energéticamente con opciones de control inteligentes ■ Detalles bien diseñados para una instalación eléctrica sencilla y ordenada ■ Ampliable flexiblemente y adaptable a nuevas necesidades Caja, caja de cartón, recipiente, por ejemplo, cajas Eurobox o portadores de carga pequeña (KLT) Carga por rodillo Guía lateral (longitud total ilimitada cuando se conectan transportadores) Anchura...

El transportador de rodillos con rodillo motorizado para almacenamiento transitorio cuenta con un rodillo motorizado por zona para accionar varios rodillos móviles. Con el correspondiente control y los sensores se pueden transportar las mercancías sin presión de acumulación y por separado. N.° de artículo Paso P Versiones B61.03.010 75 mm Versión estándar; también para la recepción de transferencias a 90° en un trazado en T B61.03.013 75 mm Optimizada para transferencias a 90° enrasadas en el extremo del tramo recto (trazado en L/T) B61.03.014 75 mm Optimizada para una transferencia a 90° enrasada...

RBF 2000Tramos recto, rodillo motorizado En función de la longitud, el material transportado y la velocidad, el transportador de rodillos posee uno o varios rodillos motorizados que accionan varios rodillos.

El transportador de rodillos con motorreductor se utiliza para el transporte rentable en tramos de transporte continuos más largos. Un motorreductor situado en el centro utiliza una polea para accionar dos rodi que a su vez impulsan los rodillos siguientes.

RBF 2000Tramos recto, gravedad El camino de rodillos por gravedad no tiene accionamiento, sino que las mercancías transportadas se aceleran manualmente o mediante una pendiente. Opcionalmente se dispone de rodillos de frenado.

RBF 2000Curva de 45° o 90°, rodillo motorizado En función de la longitud, el material transportado y la velocidad, el transportador de rodillos posee uno o varios rodillos motorizados que accionan varios rodillos. Por medio de los rodillos cónicos (rodillos de acero con elementos de plástico cónicos), las mercancías transportadas mantienen su alineación incluso cuando cambian de dirección. La anchura útil del transportador de rodillos posterior debe ser siempre, como mínimo, igual a la de la curva. N.° de artículo N.° de artículo Anchura ángulo de transporte 45° ángulo de transporte 90° útil...

RBF 2000Transportador de rodillos de alineación, rodillo motorizado El transportador de rodillos para alineación se acciona por medio de uno o varios rodillos motorizados y mueve las mercancías transportadas no solo en el sentido de transporte, sino también transversalmente hacia las guías laterales mediante la inclinación de los rodillos. Esto sirve para alinear las mercancías antes de recorrer unidades funcionales, estaciones de etiquetado, etc., o para reducir la anchura útil del camino de rodillos a lo largo del recorrido. Longitud Anchura optimizado para material movimiento transversal del...
