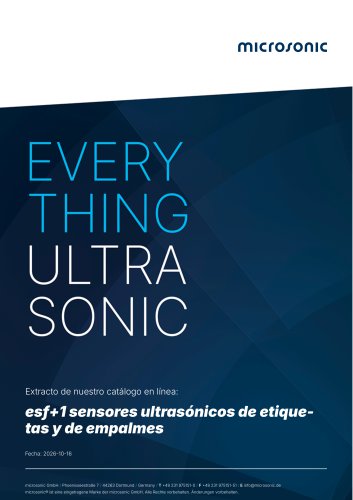

Extracto de nuestro catálogo en línea: esf+1 sensores ultrasónicos de etiquetas y de empalmes Fecha: 2026-10-16 microsonic GmbH / Phoenixseestraße 7 / 44263 Dortmund / Germany / T +49 231 975151-0 / F +49 231 975151-51 / E [email protected] microsonic® ist eine eingetragene Marke der microsonic GmbH. Alle Rechte vorbehalten. Änderungen vorbehalt

Sensor ultrasónico de etiquetas esf+1 El sensor ultrasónico de etiquetas esf+1 destaca como el sensor más rápido de su clase por su diseño compacto, su posicionamiento preciso en el borde de dispensación y la detecciá^f^b^ Aspectos > Brazo de horquilla plano > para el posicionamiento cerca del borde de destacados dispensación. > Superficies planas del sensor > para facilitar la limpieza. > Tiempo de ciclo de medición a partir de 150 ps > para aplicaciones con altas velocidades de banda. > Robusta carcasa de plástico de alta tecnología > con propiedades similares a las del metal. > Conector M12...

El sensor ultrasónico de etiquetas esf+1 El sensor ultrasónico de etiquetas esf+1 detecta sin contacto y de forma fiable etiquetas altamente transparentes, reflectantes y metalizadas, independientemente de su color. Puede detectar materiales con gramajes de entre 20 g/m² y 600 g/m², así como láminas metálicas y de plástico de hasta 0,3 mm de grosor. Con etiquetas y materiales de soporte finos, el esf+1 alcanza su máxima velocidad, con un tiempo de ciclo de medición a partir de 150 µs. El esf+1 está disponible en dos versiones:  La versión Pro , con una frecuencia ultrasónica de 500 kHz, detecta...

Sensor ultrasónico para etiquetas para su instalación cerca del borde de salida Fácil limpieza Gracias a sus brazos planos, el sensor prescinde de aberturas y de recovecos o hendiduras de difícil acceso en los que pudiera acumularse suciedad. Conector M12 orientable El esf+1 está equipado con un conector M12 orientable para espacios reducidos. De este modo, el cable de conexión puede conectarse al sensor desde la parte trasera o, para ahorrar espacio, desde la parte superior. Sensor ultrasónico para etiquetas con conector M12 giratorio esf+1 sensores ultrasónicos de etiquetas y de empalmes

Adaptador de montaje para 2 posiciones de instalación El adaptador de montaje asimétrico se puede acoplar en dos orientaciones, lo que permite un posicionamiento óptimo tanto a la izquierda como a la derecha del borde de dispensación. Detección precisa de etiquetas y empalmes Principio de funcionamiento del sensor ultrasónico para etiquetas Las etiquetas, junto con su material de soporte (por ejemplo, lámina o papel), se hacen pasar a través de la horquilla del sensor. Un emisor ultrasónico situado en la rama inferior de la horquilla emite una rápida secuencia de impulsos contra el material de...

Sensor ultrasónico para etiquetas: el soporte con la etiqueta proporciona un nivel de señal más débil. Máquinas etiquetadoras Uso con etiquetas altamente transparentes, reflectantes y metalizadas Detección de empalmes en bandas de papel, plástico o metal Control de roturas de banda Programación sencilla Con solo pulsar brevemente un botón, el esf+1 aprende las etiquetas o los empalmes. 1) Programación dinámica de etiquetas El soporte con las etiquetas se hace pasar a velocidad constante por la horquilla del sensor. El esf+1 detecta automáticamente los niveles de señal de las etiquetas, así como...

esf+1 para la Detección de etiquetas esf+1 para la Detección de empalmes 2) Aprendizaje para la Detección de empalmes El material en banda suele desenrollarse de la bobina, y el empalme se encuentra en algún punto inaccesible de dicha bobina. En este caso, el esf+1, en su función de sensor de empalmes, solo aprende el perfil del material en banda. A continuación, detecta la diferencia de nivel en el punto de empalme y emite una señal de conmutación. Manejo El proceso de Teach-in puede realizarse, a elección, mediante el pulsador situado en la parte superior de la carcasa o a través del pin 5...

Detección de etiquetas fiable a altas velocidades de banda El sensor ultrasónico para etiquetas esf+1 detecta de forma fiable y sin contacto etiquetas altamente transparentes, reflectantes y metalizadas, independientemente de su color. Con un tiempo de ciclo de medición de tan solo 150 μs, el sensor es adecuado para procesos de etiquetado altamente dinámicos y distancias cortas entre etiquetas. Su diseño plano permite el montaje directamente en el borde de dispensación, mientras que IO-Link y la gestión de recetas integrada facilitan cambios rápidos de producto sin necesidad de volver a realizar...

Dibujo a escala 2 x Push-Pull Modo de operación lO-Link label/splice detection Caracteristicas principales Flat fork leg Mounting adapter for 2 mounting positions Swivelling M12 connector lO-Link Recipe management Measurement cycle time > 150 |js to 2 ms (depending on material) Procedimiento de medida modo de impulso con valoración de amplitudes Tensión de trabajo UB 20 V hasta 30 V CC, a prueba de polarización inversa Modo de conexión enchufe M12 de 5 clavijas Modo de operación lO-Link label/splice detection Caracteristicas principales Flat fork leg Mounting adapter for 2 mounting positions...

Salida 1 salida de conmutación rotura de la banda Push-Pull, UB-1 V, -UB+1 V, cierre/apertura ajustable cortocircuitable Ausgang 2 salida de conmutación etiqueta/empalme detectado Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA cierre/apertura ajustable cortocircuitable Transductor ultrasónico espuma de poliuretano, re sina epoxi con partículas de vidrio Modo de protección según IP 65 Temperatura de trabajo +5° C hasta +60° C Elementos de ajuste 1 pulsador <br/>entrada com Opciones de ajuste Teach-in via push-button LCA-2 with LinkControl lO-Link Indicadores 1 x LED grün: Power, 1 x LED Salida 1 salida...
