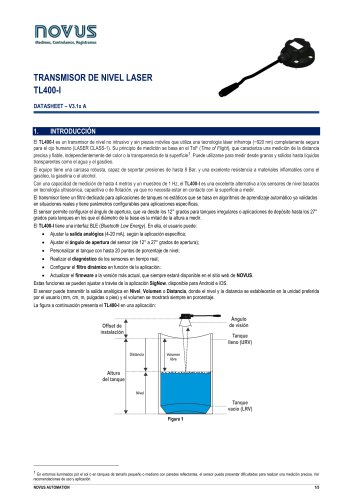

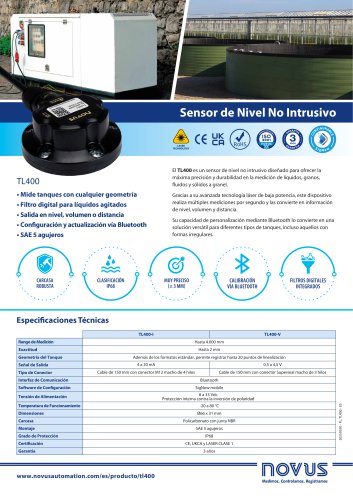

TRANSMISOR DE NIVEL LASER TL400-I DATASHEET – V3.1x A El TL400-I es un transmisor de nivel no intrusivo y sin piezas móviles que utiliza una tecnología láser infrarroja (~920 nm) completamente segura para el ojo humano (LASER CLASS-1). Su principio de medición se basa en el ToF (Time of Flight), que caracteriza una medición de la distancia precisa y fiable, independientemente del color o la transparencia de la superficie1. Puede utilizarse para medir desde granos y sólidos hasta líquidos transparentes como el agua y el gasóleo. El equipo tiene una carcasa robusta, capaz de soportar presiones de hasta 8 Bar, y una excelente resistencia a materiales inflamables como el gasóleo, la gasolina o el alcohol. Con una capacidad de medición de hasta 4 metros y un muestreo de 1 Hz, el TL400-I es una excelente alternativa a los sensores de nivel basados en tecnología ultrasónica, capacitiva o de flotación, ya que no necesita estar en contacto con la superficie a medir. El transmisor tiene un filtro dedicado para aplicaciones de tanques no estáticos que se basa en algoritmos de aprendizaje automático ya validados en situaciones reales y tiene parámetros configurables para aplicaciones específicas. El sensor permite configurar el ángulo de apertura, que va desde los 12° grados para tanques irregulares o aplicaciones de depósito hasta los 27° grados para tanques en los que el diámetro de la base es la mitad de la altura a medir. El TL400-I tiene una interfaz BLE (Bluetooth Low Energy). En ella, el usuario puede: • Ajustar la salida analógica (4-20 mA), según la aplicación específica; Ajustar el ángulo de apertura del sensor (de 12° a 27° grados de apertura); Personalizar el tanque con hasta 20 puntos de porcentaje de nivel; Realizar el diagnóstico de los sensores en tiempo real; Configurar el filtro dinámico en función de la aplicación; • Actualizar el firmware a la versión más actual, que siempre estará disponible en el sitio web de NOVUS. Estas funciones se pueden ajustar a través de la aplicación SigNow, disponible para Android e iOS. El sensor puede transmitir la salida analógica en Nivel, Volumen o Distancia, donde el nivel y la distancia se establecerán en la unidad preferida por el usuario (mm, cm, m, pulgadas o pies) y el volumen se mostrará siempre en porcentaje. La figura a continuación presenta el TL400-I en una aplicación: 1 En entornos iluminados por el sol o en tanques de tamaño pequeño o mediano con paredes reflectantes, el sensor puede presentar dificultades para realizar una medición precisa. Ver

Las figuras siguientes muestran las dimensiones del TL400-I y de la junta de sellado: ADAPTADOR DE 5 A 4 AGUJEROS (ACCESORIO) La figura a continuación muestra las dimensiones y la perforación del adaptador para la fijación del equipo: Este adaptador debe adquirirse por separado: • Adaptador de 4 orificios para TL400 (Código para el pedido: 8802100300) NOVUS AUTOMATION

CONEXIONES ELÉCTRICAS El conector de la salida es de tipo M12 macho con el siguiente esquema eléctrico: El TL400-I tiene 2 cables accesorios, que se pueden adquirir por separado: • Cable sensor de PVC de 1 m de 4 vías | Conector recto M12 hembra (Código para el pedido: 8806065000) Cable sensor de PVC de 3 m de 4 vías | Conector recto M12 hembra (Código para el pedido: 8806065100) La conexión al conector hembra M12 debe realizarse según el siguiente esquema eléctrico: CONEXIÓN EN ENTRADA ANALÓGICA A continuación se muestra un ejemplo de conexión de la salida a una entrada analógica:...

Este es un producto de Clase A. En el entorno doméstico, puede causar interferencias de radio, en cuyo caso se puede solicitar al usuario que tome las medidas adecuadas. La radiación utilizada por el sensor está clasificada por la norma IEC 60825-1:2014 como CLASS 1 LASER PRODUCT 1 y no presenta ningún riesgo para el ojo humano mientras no sufra modificaciones no descritas en el manual. Un entorno con buenas condiciones de medición consiste en un tanque en el que el sensor pueda trabajar con un ángulo de apertura máximo de 27° y sin incidencia de la luz solar. Los factores que empeoran las...

Se pueden encontrar las condiciones de la garantía en nuestra página web: www.novusautomation.com/garantia. NOVUS AUTOMATION
