Máquinas trenzadoras ecartamiento 432

1 / 2 PáginasVer el catálogo completo

Máquinas trenzadoras ecartamiento 432

Resumen del catálogo de productos

Especificaciones Técnicas de la Máquina de Trenzar Ecartamiento 432

Equipo Eléctrico:

Panel eléctrico adosado con 2 variadores de frecuencia: uno de 5CV para el motor principal de 3CV y otro de 1CV para el motor reductor del brazo de tiraje de 0,5CV.
Incluye paro de emergencia, pulsadores de marcha y paro, regulación de altura del punto de trenzado, impulsos de máquina y accionamiento del tiraje con la máquina parada.

Control y Monitoreo:

PLC y pantalla para control de puertas abiertas, variación de R.P.M., longitud de hélice, paro por disparo salva husos, preselección y metraje actual, y rotación de husos.

Características del Huso:

Equipado con cierre, guía hilos superior con cabeza giratoria, guía hilos lateral y tensor con rulina para hilos de hasta Ø15.
Sistema de freno mediante tambor, identificación de huso derecha e izquierda, muelle tensor protegido y de fácil sustitución.
Bobina de aluminio con arrastrador de materia plástica intercambiable, preparada para bobina de Ø250x650mm con capacidad de 30.065cm³.

Dimensiones y Capacidades:

Número de husos: 12, 16, 24.
Ecartamiento: 432mm.
Potencia del motor: 3KW/4CV a 4KW/5,5CV.
Velocidad de la platina: 50 R.P.M.
Tamaño de las bobinas: Ø250x650mm.
Capacidad de la bobina: 30.065cm³.
Dimensiones (Largo x Ancho x Alto): varían según el modelo.
Diámetro máximo de la trenza: varía entre 50mm y 85mm.

Nota: Según la directiva de máquinas 83/392 de seguridad para el mercado europeo, las máquinas deben ir protegidas. Las ilustraciones pueden no mostrar las protecciones obligatorias.

Extractos del catálogo

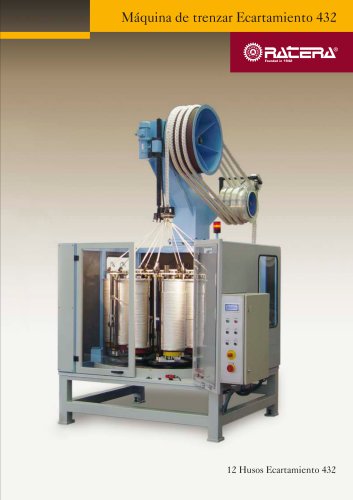

Máquina de trenzar Ecartamiento 432

Abrir la página 1 del catálogo

Datos Técnicos N° de husos: 8 12 16 24 Huso Huso equipado con cierre y guía hilos superior con cabeza giratoria. Guía hilos lateral y tensor con rulina, para hilos de máximo 015. Sistema de freno mediante tambor. Identificación del huso derecha e izquierda. Muelle tensor protegido y de fácil sustitución. Apoyos superior e inferior de la bobina con rodamientos. Bobina de aluminio con arrastrador de materia plástica intercambiable. Preparado para bobina de 025Ox65Omm. Capacidad 30.065cm3. Equipo eléctrico Panel eléctrico adosado a la protección. Equipado con 2 variadores de frecuencia. Uno de 5CV...

Abrir la página 2 del catálogo
