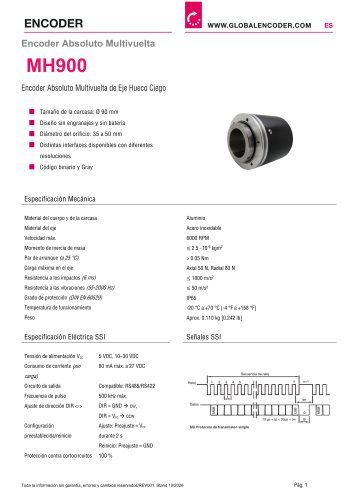

Encoder Absoluto Multivuelta Encoder Absoluto Multivuelta de Eje Hueco Ciego ■ Tamaño de la carcasa: 0 90 mm ■ Diseño sin engranajes y sin batería ■ Distintas interfaces disponibles con diferentes resoluciones ■ Código binario y Gray Especificación Mecánica Material del cuerpo y de la carcasa Material del eje Velocidad máx. Momento de inercia de masa Par de arranque (a 25 °C) Carga máxima en el eje Resistencia a los impactos (6 ms) Resistencia a las vibraciones (55-2000 Hz) Grado de protección (DIN EN60529) Temperatura de funcionamiento Peso Especificación Eléctrica SSI Aluminio Acero inoxidable 6000 RPM Señales SSI Tensión de alimentación Vcc Consumo de corriente (sin carga) Circuito de salida Frecuencia de pulso Ajuste de dirección DIR <-> Protección contra cortocircuitos DIR = Vcc ^ ccw Ajuste: Preajuste = Vcc durante 2 s Toda la información sin garantía, errores y cambios reservados/REV001. Stand 10/2026

Encoder Absoluto Multivuelta Especificación Eléctrica CANopen Especificación Eléctrica CAN SAE J1939 Tensión de alimentación Vcc Consumo de corriente Protocolo Codificación Número de nodo Velocidad de transmisión CAN programable Modos de transmisión Especificación Eléctrica BiSS-C Comunicación CiA 301, Perfil de dispositivo para encoder CiA 406 v3.2 clase C2 Binario 10 kBaud a 1 MBaud con detección automática de velocidad Modo síncrono Modo asincrono Tensión de alimentación Vcc Consumo de corriente Protocolo Codificación Número de nodo Velocidad de transmisión CAN programable Modos de transmisión...

Encoder Absoluto Multivuelta Especificación Eléctrica RS485_ Protocolo RS485 Tensión de alimentación Vcc Consumo de corriente (sin carga) Circuito de salida Frecuencia de pulso Codificación Ajuste de dirección DIR <-> (Vista desde el eje) Ajustar a cero Velocidad de transmisión Longitud del telegrama Composición del telegrama DIR = Vcc ^ ccw Preajuste = Vcc durante 2s Estándar: 9600 bit/s (Otras velocidades de transmisión a pedido.) (Otros intervalos de sondeo a pedido.) Multivuelta: 8 bytes Prefijo de 2 bytes, datos de usuario de 2/4 bytes, CRC de 2 bytes. Bit de inicio (0) + bit de parada (1)....

Encoder Absoluto Multivuelta MH900 Encoder Absoluto Multivuelta de Eje Hueco Ciego Geometría Dimensión en mm (dibujo disponible como: dxf-,iges-,step-,sld-) Diferentes diámetros de orificio (D) disponibles—consulte el código de pedido Código de color del cable 12 pines) Tierra (GND, por sus siglas en inglés) Vcc SSI Reloj + SSI Reloj SSI Datos + SSI Datos – Preestablecido/Reinicio Ajuste de dirección/DIR blanco marrón verde amarillo gris rosa azul rojo Función CANopen Código de color del cable Tierra (GND, por sus siglas en inglés) Vcc CAN High CAN Low CAN GND/Screen blanco marrón verde amarillo...

Encoder Absoluto Multivuelta MH900 Encoder Absoluto Multivuelta de Eje Hueco Ciego Conexiones Función CAN SAE J1939 Código de color del cable Tierra (GND, por sus siglas en inglés) Vcc CAN High CAN Low CAN GND/Screen blanco marrón verde amarillo Screen Código de color del cable Tierra (GND, por sus siglas en inglés) Vcc A (Datos +) B (Datos –) Preestablecido/Reinicio Ajuste de dirección/DIR blanco marrón gris rosa azul rojo Función BiSS-C Código de color del cable 12 pines) Tierra (GND, por sus siglas en inglés) Vcc MA + MA SLO + SLO – blanco marrón verde amarillo gris rosa Toda la información...

Encoder Absoluto Multivuelta MH900 Encoder Absoluto Multivuelta de Eje Hueco Ciego Código de Pedido a. = Función de Grupo MH = Encoder multivuelta de eje hueco ciego d. = Opción Mecánica 0 = Ninguno g. = Señales de Salida/Interfaz 1 = CAN SAE J1939 J = Código binario SSI O = RS-485 Q = BiSS-C R = CANopen Y = Código Gray SSI b. = Número de Serie Básico 900 e. = Tipo de Conexión 0 = Cable de 2 m [6`] 7 = Conector M23 de 12 Pines P = Conector M12 de 5 Pines (Código A) Q = Conector M12 de 8 Pines (Código A) h. = Salida, Tensión de Alimentación 1 = 5 VDC 3 = 4.75–30 VDC F = SSI/RS-485 5 VDC G = SSI/RS-485...
