Ficha Técnica SH103 (ES)

Resumen del catálogo de productos

Especificaciones Generales:

Diámetro de la carcasa: 103 mm.
Diámetro del orificio del eje: 30 a 45 mm.
Resolución: 1024 ppr o 2048 ppr.
Tensión de alimentación: 5 VDC o 8 a 30 VDC.

Especificaciones Eléctricas:

Tensión de alimentación: 5 VDC, 8-30 VDC.
Consumo de corriente: 40 mA máx.
Frecuencia de pulso: 100 kHz máx.
Protección contra cortocircuitos y polaridad inversa: 100%.
Señales de salida: Seno/Coseno 1Vpp.

Especificaciones Mecánicas:

Material del cuerpo: Aluminio.
Material del eje: Acero inoxidable.
Velocidad máxima: 6000 RPM.
Momento de inercia de masa: 350 · 10^-6 kgm² (D=38 mm), 190 · 10^-6 kgm² (D=44 mm).
Par de arranque: > 0.2 Nm.
Carga máxima en el eje: Axial 60 N, Radial 80 N.
Resistencia a impactos: ≤ 1000 m/s².
Resistencia a vibraciones: ≤ 200 m/s² (Cable), ≤ 100 m/s² (Conector).
Grado de protección: IP65.
Temperatura de funcionamiento: -20 °C a +70 °C.
Peso: Aprox. 1.5 kg.

Código de Pedido:

Función de Grupo: SH = Encoder Seno-Coseno con Eje Hueco.
Opción Mecánica: 0 = Ninguno, 1 = Acero inoxidable, P/R/S = Tether/Clip montado.
Señales de Salida: I = A + B + Z, C = A + B + Z + A\ + B\ + Z\.
Tipo de Conexión: 0 = Cable de 2 m, 6 = Conector D-Sub de 9 pines, 7 = Conector M23 de 12 pines, 9 = Conector MIL de 10 pines.
Salida, Tensión de Alimentación: 1 = 5 VDC, 5 = 8-30 VDC.
Tamaño del Eje: Seleccionable de 30 a 45 mm.
Resolución: Seleccionable de 1024 o 2048 ppr.

Conexiones:

Distribución de pines para diferentes conectores (M23, D-Sub, MIL).

Accesorios:

Clips y pasadores de montaje: MOC-040, MOP-050, MOP-055.
Conectores de acoplamiento: KD-12-M23, KD-9-DSub, KD-10-MIL.

Extractos del catálogo

Encoder Seno-Coseno Especificación EléctricaEspecificación Mecánica Tensión de alimentación Vcc Consumo de corriente (sin carga) Corriente de salida Frecuencia de pulso Protección contra cortocircuitos Protección contra inversión de polaridad por canal Señales de salida Driver de línea analógico 100 kHz máx. Material del cuerpo y la carcasa Material del eje Velocidad máx. Momento de inercia de masa Carga máxima en el eje Resistencia a los impactos (6ms) Resistencia a las vibraciones (55-2000 Hz) Aluminio Acero Inoxidable 6000 RPM 350 ■ 10-6 kgm2 (Opcional: opción especial SHT0) Toda la información sin garantía, errores y cambios reservados / REV001. Stand 10/2025

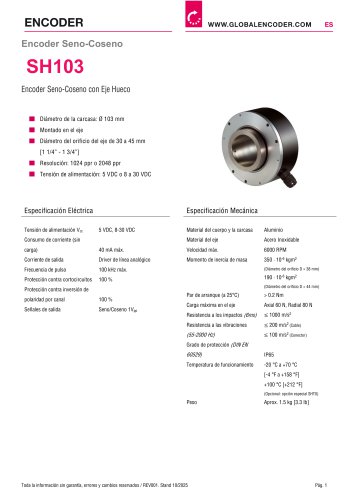

Abrir la página 1 del catálogo

Encoder Seno-Coseno A adelanta a B en la dirección de las agujas del reloj (mirando el eje). También están disponibles las señales complementarias (consulte el código del pedido). Dimensión en mm (dibujo disponible como: dxf-,iges-,step-,sld-) Diferentes diámetros de orificio (D) disponibles—consulte el código de pedido Toda la información sin garantía, errores y cambios reservados / REV001. Stand 10/2025

Abrir la página 2 del catálogo

Encoder Seno-Coseno SH103 Encoder Seno-Coseno con Eje Hueco Código de Pedido a. = Función de Grupo SH = Encoder Seno-Coseno con Eje Hueco d. = Opción Mecánica 0 = Ninguno 1 = Acero inoxidable P = Tether/Clip montado en la parte frontal a las 9 en punto R = Tether/Clip montado en la parte frontal a las 12 en punto S = Tether/Clip montado en la parte frontal a las 3 en punto g. = Señales de Salida I = A + B + Z (Sin/Cos, 1 Vpp) C = A + B+ Z + A\ + B\ + Z\ (Sin/Cos, 1 Vpp) b. = Número de Serie Básico 103 e. = Tipo de Conexión 0 = Cable de 2 m [6`] 6 = Conector D-Sub de 9 pines 7 = Conector M23 de...

Abrir la página 3 del catálogo

Encoder Seno-Coseno SH103 Encoder Seno-Coseno con Eje Hueco Accesorios SH103 Clip y Pasador de Montaje Conector de Acoplamiento/Conector Hembra KD-12-M23 – Conector de acoplamiento/conector hembra M23 de KD-9-DSub – Conector de acoplamiento/conector hembra D-Sub de 9 pines KD-10-MIL – Conector de acoplamiento/conector hembra MIL de 10 pines Toda la información sin garantía, errores y cambios reservados / REV001. Stand 10/2

Abrir la página 4 del catálogo
